Motor con señalización y freno/inversión

Estos son unos circuitos que ofrecen posibilidades. Se pueden utilizar en las puertas automáticas de un garaje. Estábamos estudiando cómo invertir un motor, cuando se me ocurrió hacer algo más grande.

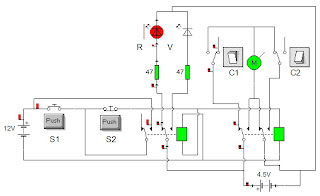

Este es un sistema de un motor con señalzación. Cuando activamos el relé se enciende la luz verde y el motor comienza a girar. Cuando desconectamos la alimentación, se enciende la luz roja y el motor se para.

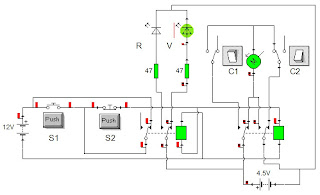

==al activar el relé==>

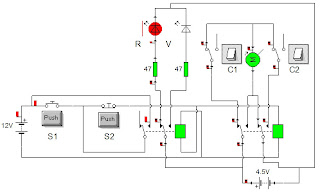

Otra opción es cambiar los conmutadores (C1 y C2), para que al activar el relé, se encienda la luz verde y el motor gire en un sentido, y al desconectar la alimentacion, se encienda la luz roja y el motor gire en otro sentido.

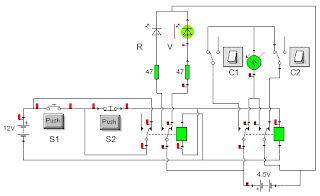

==al activar el relé==>




Claro, es mejor el típico sistema de inversión con luz. Esto es 'complicarse'.
